35kV戶外高壓隔離開關是輸變電系統中關鍵的安全隔離設備，主要用于無負載條件下分合電路，為設備檢修提供可見斷點，并承擔微小電容/電感電流的開合任務。隨著電網升級改造需求增長，其技術設計持續優化，以下從結構特性、技術創新及工程應用展開分析。 ?
?一、主流結構與技術特性 ?

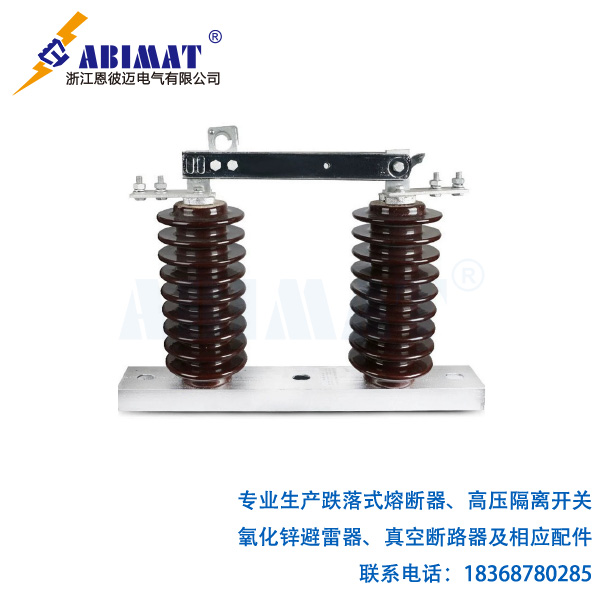

- 雙柱式主導設計 ?
?GW4系列：采用雙柱水平開啟式結構，支柱絕緣子平行安裝于基座軸承，分合閘時雙柱同步旋轉約90°形成水平斷口。導電部分采用紫銅編織帶軟連接，觸頭設計為“轉入式”，具備自清潔能力，減少磨損。 ?
?GW5系列：創新性采用V型雙柱布置，支柱絕緣子交角50°，分閘后斷口垂直空間利用率高，占地面積減少30%。其觸指與觸座采用軸窩連接+軟連接過渡，回路電阻降低15%，并配備傘齒輪傳動確保同步性。
- 核心性能參數 ?
| 項目 | GW4系列 | GW5系列 |
|---|---|---|
| 額定電流 | 630-2000A | 630-2000A |
| 工頻耐壓（1min） | 對地95kV，斷口115kV | 對地95kV，斷口115kV |
| 熱穩定電流（4s） | 20-31.5kA | 31.5kA（主刀） |
| 動穩定電流（峰值） | 40-50kA | 100kA |
| 機械壽命 | 2000次 | 10000次 |
- 環境適應性 ?
?防污設計：防污型產品爬電比距達2.5cm/kV（普通型1.7cm/kV），采用硅橡膠涂層或防污絕緣子，適應Ⅲ級污穢環境。 ?
?極端工況：支持40℃至+40℃溫度范圍，抗風壓700Pa（風速35m/s），覆冰≤10mm，地震烈度≤8度。
關3-恩彼邁.jpg){kind=logo}
?二、創新設計與技術演進
- 模塊化與多功能集成 ?
?接地配置：提供不接地、單接地、雙接地三種型式，機械聯鎖確保主刀與地刀操作互斥（如主刀合閘時地刀不可合閘）。 ?
?快分型（GW5K系列）：增設分閘彈簧與緩沖裝置，與JW1接地開關配合，可替代終端變壓器高壓側斷路器，縮短故障隔離時間。 ?
?
- 材料與工藝升級 ?
?導電系統：觸指采用高彈性銅合金，外置彈簧避免分流發熱；主導電回路鍍銀處理，增強耐腐蝕性與導電穩定性。 ?
?轉動部件：軸承座密封設計+自潤滑套，阻斷水汽與塵埃，免除潤滑維護；不銹鋼軸銷與熱鍍鋅鋼件結合，杜絕銹蝕卡滯。 ?
?
- 安裝靈活性 ?
支持常規垂直安裝、倒裝（需倒傘型絕緣子）、側裝及傾斜25°安裝，適應變電站空間約束。例如，GW5Z型特殊安裝可節省構架鋼材40%。 ?
?三、選型與應用規范
- 選型原則 ?
?常規環境：選用GW5普通型，性價比高且機械壽命長； ?
?重污穢區：優選防污型（GW4W/GW5W），爬電距離≥1800mm； ?
?緊湊變電站：采用側裝或倒裝型GW5Z，減少橫向空間占用。 ?
?
- 運維要點 ?
?操作禁忌：嚴禁帶負荷分合閘！分閘時若拉弧需立即合回，完全斷開后禁止強合。 ?
?維護重點：定期檢測觸頭壓力、回路電阻（≤200μΩ），清潔絕緣子表面積污，檢查機械聯鎖可靠性。 ?
?四、工程實踐案例
2025年7月，江蘇鹽城35kV張集變電站完成歷時85天的改造工程，更換了運行超20年的老舊隔離開關。新裝GW5系列隔離開關結合母線分段優化，顯著提升設備可靠性，為迎峰度夏期間電網穩定性提供保障。
?總結
恩彼邁35kV戶外高壓隔離開關正向長壽命、免維護、高適應性方向發展。GW5系列萬次機械壽命與模塊化設計成為新一代標桿，而國網上海電力等企業的新型專利（如觸頭嵌入式傳感器）正推動狀態監測智能化。未來，該設備將持續支撐配電網升級與新能源接入的可靠隔離需求。
