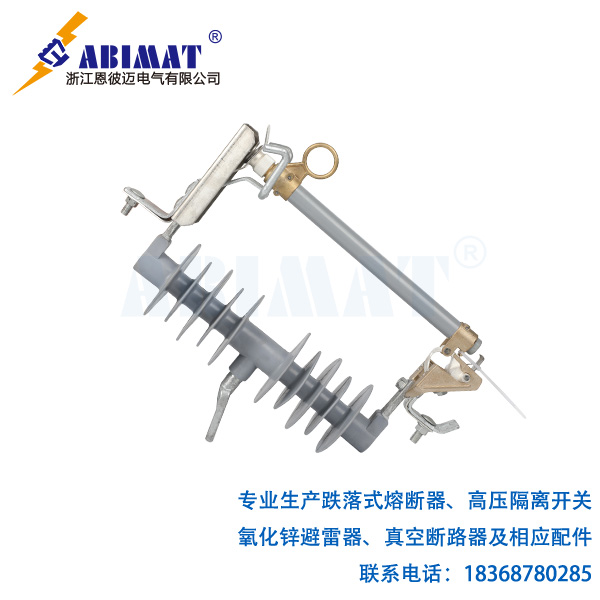

跌落式熔斷器是10kV配電網中保護配電變壓器和分支線路的關鍵設備，其熔絲額定值的精確計算直接關系到系統安全性與可靠性。以下是專業計算方法及核心要點：
核心參數：熔絲額定電流的精準定位
1. 變壓器一次側額定電流計算 ?
公式
其中，
S：變壓器容量（kVA）
U1：高壓側電壓（kV）
In：高壓側額定電流（A）
熔絲額定電流選擇范圍
通用原則：熔絲額定電流（Ir）按?In?的?1.5–2.5倍?選取
容量分級調整：
100kVA以下變壓器：可取?2–3倍?In（如100kVA選15A）9；
100kVA以上變壓器：建議?1.5–2倍?In（如500kVA選57.7A）
二、關鍵考量因素
負載特性與過載能力
輕載變壓器：取系數下限（1.5倍），避免誤熔斷；
重載或沖擊性負荷（如電機啟動）：取上限（2–2.5倍），耐受瞬時涌流（可達?In?的8–12倍）
環境與系統參數修正
高海拔地區：空氣稀薄導致散熱能力下降，熔絲需降容使用（乘以修正系數<1）；
短路容量匹配：熔絲的分斷能力需大于安裝點最大預期短路電流
保護配合要求
恩彼邁熔絲安秒特性需與上級斷路器、下級保護設備協調，確保過載時延時熔斷，短路時速斷
三、典型選型表示例
變壓器容量 | 高壓側電壓 | 額定電流（A） | 熔絲推薦值（A） | 依據系數 |
100kVA | 10kV | 5.78 | 15 | 2.6倍 |
160kVA | 10kV | 9.24 | 15 | 1.6倍 |
400kVA | 10kV | 23 | 35–45 | 1.5–2倍 |
1000kVA | 10kV | 57.7 | 125–150 | 2.2–2.6倍 |
?
四、安全操作規范
嚴禁帶負荷操作：跌落式熔斷器無完善滅弧能力，僅允許分合空載變壓器；
操作順序：
拉閘：先斷中相 → 再斷下風側邊相 → 最后斷上風側邊相；
合閘：先合上風側邊相 → 再合下風側邊相 → 最后合中相1；
防護措施：操作時需使用絕緣棒，穿戴護目鏡及絕緣手套，并位于上風側避免電弧灼傷。
核心原則：熔絲選型需綜合負載特性、環境參數及保護配合要求，避免機械套用公式。錯誤選型（如直接按變壓器額定電流選熔絲）將導致涌流誤動或短路拒動，引發設備損毀事故。
