一、連接前準備工作

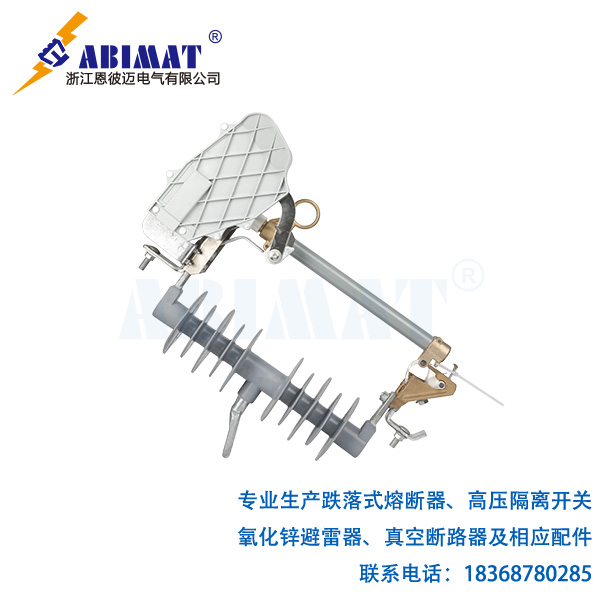

恩彼邁的設備選型需確保跌落式熔斷器額定電壓適配線路（10kV 系統選 12kV 設備），熔管額定電流為負載電流 1.5-2 倍；瓷絕緣子爬電距離在 Ⅲ 級污穢區≥200mm。安裝器材選用 JKYJ-50mm2 銅芯絕緣導線，配置 NXJ-45 度耐張線夾與 16kN 級懸式絕緣子串。
二、導線連接工藝
電源側用并溝線夾固定，導線剝離 80mm 去氧化層后涂電力復合脂，緊固力矩 25-30N?m；負載側通過 C 型設備線夾連變壓器套管，導線彎曲半徑≥8 倍直徑，相間留足 300mm 風偏間距。熔斷器底座經 16mm2 銅絞線接地，接地電阻在 TT 系統中≤10Ω，接地線標識清晰。
三、機械安裝要求
熔管安裝保持 15°-30° 傾角，動作機構轉動靈活（轉動力矩≤50N?m），觸頭接觸壓力≥200N。安裝安全距離為：對地≥4.5m（非居民區），相間≥500mm，與鄰近構件≥300mm。
四、電氣試驗標準
連接后檢測回路電阻≤400μΩ、絕緣電阻≥1000MΩ（2500V 兆歐表）、局部放電量≤10pC（1.1Ur 時）。并進行三次空載分合、模擬熔斷試驗，觀察弧光無噴射狀火花。
五、防護措施
防誤操作設置警示標識，加裝閉鎖環與防脫落卡扣；環境防護根據區域特點，沿海用防鹽霧線夾，重冰區增加支撐絕緣子，鳥類頻繁區安裝防鳥罩。
