戶外高壓隔離開關是輸配電系統的關鍵安全設備，用于無負載條件下分合電路，提供可見斷點以保障設備檢修安全。其設計需應對極端環境挑戰，技術演進聚焦于抗污閃、高機械壽命及智能化集成。以下從核心技術、選型運維及創新趨勢展開分析。
?一、主流結構與環境適應性 ?
- 典型結構類型 ?
| 類型 | 代表系列 | 結構特點 | 適用場景 |
|---|---|---|---|

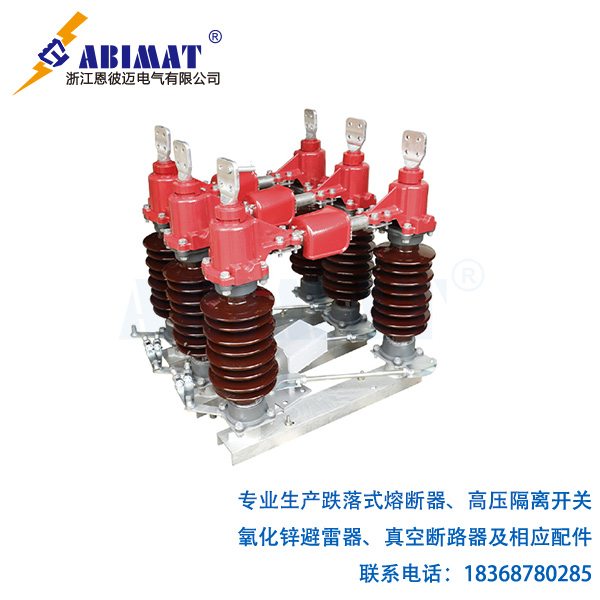

| 雙柱水平旋轉式 | GW4 | 支柱平行，導電桿水平旋轉90° | 常規變電站 |
| V型雙柱式 | GW5 | 支柱50°夾角，垂直斷口 | 空間受限站（占地-30%） |
| 單柱伸縮式 | GW6 | 動觸頭垂直上下運動 | 超高壓進出線隔離 |
| 三柱折疊式 | GW7 | 中柱旋轉驅動雙側折疊 | 緊湊型GIS變電站 |
- 極端環境防護設計 ?
?防污閃： ?
???硅橡膠復合絕緣子爬電比距≥25mm/kV（重污穢區需31mm/kV） ?
???大傘裙結構+憎水性涂層，污閃電壓提升40%（如GW5126W型） ?
?抗力學應力： ?
???覆冰耐受10mm（破冰扭矩≥800N·m） ?
???抗震8級，抗風壓700Pa（風速35m/s） ?
?高海拔強化： ?
??2000m以上地區采用加強絕緣，工頻耐壓提升20%（如GW4126GY）
?二、核心性能與技術突破
- 關鍵參數標準
| 項目 | 35kV級 | 110kV級 |
|---|---|---|
| 額定電流 | 630-2000A | 1250-3150A |
| 工頻耐壓（1min） | 95kV（對地） | 185kV（對地） |
| 雷電沖擊耐壓 | 185kV | 450kV |
| 熱穩定電流（4s） | 20kA | 40kA |
| 機械壽命 | ≥10000次 | ≥3000次 |
| 回路電阻 | ≤150μΩ | ≤100μΩ |
- 技術創新 ?
?萬次機械壽命設計（GW5系列）： ?
??自潤滑軸承+鉻鋯銅觸指（抗軟化500℃），操作力降低30% ?
?雙斷口技術（武漢廖家堡變電站應用）： ?
??主刀閘+輔助接地雙隔離，實現帶電擴建施工 ?
?智能監測集成： ?
???觸頭無線測溫（±1℃精度，國網專利CN120280302A） ?
???分合閘扭矩傳感器，預警機械故障（準確率＞90%） ?
?三、選型與工程實踐
- 選型決策矩陣
| 場景 | 推薦方案 | 技術優勢 |
|---|---|---|
| 沿海重鹽霧區 | GW5-126W + 硅橡膠絕緣子 | 爬電比距31mm/kV |
| 高寒地區（-40℃） | GW4-126D低溫型 | 液態硅脂軸承防凝固 |
| 城市緊湊變電站 | GW7-252三柱折疊式 | 橫向空間節省50% |
| 新能源電站頻繁操作 | GW5-K快分型（分閘≤0.6s） | 彈簧蓄能機構 |
- 安裝規范 ?
?基礎定位：相間距≥1.8m（110kV），水平誤差≤2mm/m ?
?導電連接： ?
???鋁導線壓接涂導電膏（厚度80μm）防氧化 ?
???銅鋁過渡端子扭矩值：M16螺栓≥80N·m ?
?操作鐵律： ?
??> 分閘拉弧→立即合回！完全斷開→嚴禁強合！
- 經典案例 ?
江蘇鹽城35kV沿海變電站改造（2025年） ?
?問題：原設備污閃年故障率12%，觸頭過熱 ?
?解決方案： ?
? ? ? ?更換GW535W防污型（爬距1800mm） ?
? ? ? ?加裝無線溫度監測系統（閾值85℃） ?
? ? ? ?觸頭鍍銀層加厚至30μm ?
?成效：投運后污閃故障歸零，回路電阻降至110μΩ ?
?四、技術趨勢與挑戰
- 材料革新： ?
????環氧樹脂絕緣子替代瓷質（重量30%，抗沖擊+50%） ?
????納米銀觸頭涂層，電阻降低15% ?
- 新能源適配： ?
????容性電流開斷能力提升至5A（光伏電站需求） ?
????20000次機械壽命研發（支撐每日切改操作） ?
- 數字孿生運維： ?
????BIM模型預演安裝方案，施工周期25% ?
????歷史數據訓練AI預警模型（故障預判＞95%）
?總結
恩彼邁戶外隔離開關正從“被動隔離”向智能安全節點轉型。雙斷口技術破解帶電擴建難題，萬次機械壽命與智能監測成為新基準。隨著新能源并網加速，其高頻操作可靠性及環境適應性將持續推動技術迭代，支撐新型電力系統安全運行。
