?一、失效模式深度解析
氧化鋅避雷器故障的根本誘因集中于兩大方向：
電阻片劣化：長期工頻電壓下ZnO晶界層離子遷移導致非線性特性退化 ?
??? 特征：泄漏電流年增超5%，0.75U1mA值突破50μA ?
密封失效：復合外套與法蘭界面開裂引發內部受潮 ?
??? 后果：局部放電→熱崩潰→爆炸（占故障率68%）
二、材料科學與結構創新
- 電阻片技術迭代
摻雜優化：添加Bi?O?-Sb?O?-Cr?O?多元摻雜體系 ?
??? 效果：晶界勢壘高度提升至3.2eV（常規2.8eV） ?
微觀結構控制：采用放電等離子燒結（SPS） 技術 ?
??? 優勢：晶粒尺寸分布標準差<0.8μm（傳統工藝>1.5μm） ?
??? 通流密度：達350A/cm2（國標要求250A/cm2）
- 抗老化復合外套
| 層級 | 材料構成 | 功能特性 |
|---|---|---|
| 外防護層 | 高溫硫化硅橡膠（HTV） | 憎水性CA>105°，抗紫外線老化 |
| 中間層 | 玻璃纖維增強環氧樹脂 | 拉伸強度≥25MPa，緩沖機械應力 |
| 內密封層 | 氟橡膠+納米蒙脫土 | 透氣率<1×10?1?cm3·cm/cm2·s·Pa |
?
?三、極端工況應對方案
- 高海拔應用
空氣密度修正系數：海拔每升高1000m，外絕緣強度下降8-10% ?
??? 解決方案：額定電壓17kV產品在4000m地區需替換為21kV ?
??? 結構優化：傘裙傾角增至45°（常規30°）防冰凌橋接
?
- 重污穢環境
動態積污試驗數據：
?ESDD_{critical} = \frac{0.3 \times L}{K \times \ln(1+0.2T)}
?（ESDD：等值鹽密；L：爬距；K：污穢成分系數；T：暴露時間）
四、智能診斷技術
- 多參量在線監測
| 監測參數 | 傳感器類型 | 故障預警閾值 |
|---|---|---|
| 全電流有效值 | 羅氏線圈 | >1.5mA（正常<0.8mA） |
| 阻性電流分量 | 電容分壓器+FFT分析 | 相位角偏移>85° |
| 局部放電量 | 特高頻傳感器 | >50pC（背景噪聲<5pC） |
| 表面溫度 | 光纖光柵 | 溫升>15K（環境基準） |
?
- 數字孿生評估系統
建立電阻片老化模型： ?
\frac{dα}{dt} = K \cdot \exp\left(-\frac{E_a}{RT}\right) \cdot U^n
（α：老化度；K：材料常數；Ea：活化能；U：運行電壓） ?
? 應用：預測剩余壽命誤差<10%
?五、前瞻技術發展
- 超高壓電阻片：梯度摻雜技術實現120kV/cm場強耐受 ?
- 自愈合外套：微膠囊化硅烷修復劑自動填充裂紋 ?
- 故障限流融合：集成爆炸熔斷器（動作時間<2ms）
六、啟示

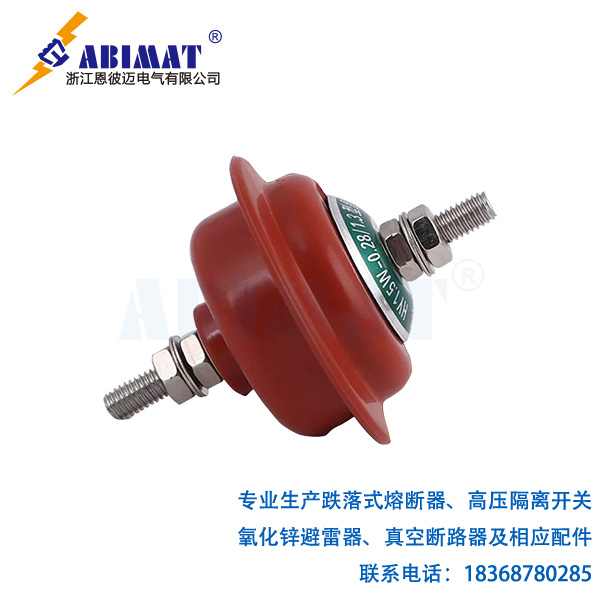

恩彼邁新一代10kV氧化鋅避雷器通過材料基因組設計、多物理場仿真優化及智能診斷系統，顯著提升其在極端環境下的可靠性。運維重點應從定期試驗轉向狀態監測，尤其關注阻性電流分量與溫升速率的協同變化。
