一、瓷質外套：傳統工藝與局限 ?
瓷質外套以無機陶瓷經高溫?zé)贫桑哂懈邫C(jī)械強度（抗壓>400MPa）和穩定的絕緣性能（耐場強>100kV/mm），廣泛應用于早期避雷器。但其存在顯著缺陷： ?
- 密封性不足：瓷與金屬法蘭的熱膨脹系數差異（瓷6×10??/℃ vs 鋼12×10??/℃）易引發冷熱循環微裂紋，導致潮氣侵入。統計顯示，濕度>85%區域中67%的避雷器故障由密封失效引發。 ?
- 污閃風險：瓷表面對金屬粉塵吸附性強，即使增加爬距至31mm/kV（Ⅳ級污穢），仍可能因污穢不均引發局部閃絡，導致電阻片電流劇增10100倍。 ?
- 抗震短板：脆性材料特性使其難以滿足地震烈度>8度（0.2g加速度）環境要求。
| 污穢等級 | 爬電比距(mm/kV) | 適用區域 |
|---|---|---|
| Ⅱ級 | 20 | 中等污穢地區 |
| Ⅲ級 | 25 | 重污穢地區 |
| Ⅳ級 | 31 | 特重污穢地區 |
表：瓷外套避雷器耐污分級標準

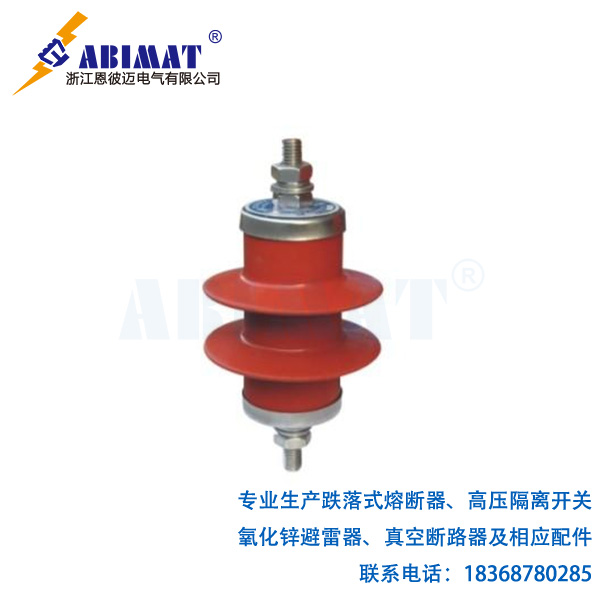

二、硅橡膠外套：技術革新與優勢 ?
復合外套以高溫硫化硅橡膠（HTV） 為核心材料，通過預制傘套與FRP（玻璃纖維增強樹脂）芯體粘合，實現結構性突破： ?
- 憎水自潔性：硅橡膠表面能低（20mN/m），水接觸角>105°，在IV級污穢區（鹽密≥0.4mg/cm2）污閃電壓較瓷套提升30%。 ?
- 防爆安全：斷裂伸長率>300%，可吸收內部電弧能量，避免形成高速碎片；瓷套破裂時則等效數公斤TNT爆炸威力。 ?
- 輕量化與抗震：密度（1.2g/cm3）僅為瓷的一半，220kV避雷器重量從1.2噸降至0.6噸，支持9度高烈度地震區（0.4g加速度）應用。 ?
- 密封革新：三重密封結構（密封框+凸起環+密封膠）阻斷潮氣侵入路徑，解決傳統瓷套螺栓銹蝕導致的密封失效問題。 ?
三、工程選型關鍵要素 ?
| 場景 | 推薦材料 | 依據 |
|---|---|---|
| IV級重污區 | 硅橡膠 | 自潔性降低維護頻次，污閃電壓優勢顯著 |
| 高地震烈度區 | 硅橡膠 | 許用應力為瓷質的5倍，耐受0.4g加速度 |
| 直流系統 | 硅橡膠 | 憎水遷移特性適配直流電場污穢吸附特性（如±800kV工程） |
| 常規II-III級區 | 防污瓷套（爬距≥25mm/kV） | 經濟性優勢，但需定期清掃 |
表：兩類外殼核心性能對比
| 特性 | 硅橡膠外套 | 瓷外套 |
|---|---|---|
| 重量比 | 基準（1） | 1.8~2.2倍 |
| 憎水性 | 優異（接觸角>105°) | 無 |
| 抗震能力 | 9度（0.4g) | 最高8度（需加固） |
| 污閃電壓 | 高（IV級下+30%) | 中等 |
四、未來發展趨勢
- 智能化集成：硅橡膠外套便于嵌入無線傳感器，通過阻性電流監測（精度0.1mA）預警閥片老化。 ?
- 環保材料：無鉛硅橡膠替代含鉛玻璃釉，充注環保氣體C5FK（GWP<10）替代SF6。 ?
- 高可靠性設計：開發串聯間隙復合外套避雷器，利用硅橡膠柔性支撐實現間隙精準觸發，隔離2.5–3.5倍相電壓的工頻過電壓。 ?
?總結
瓷質與硅橡膠外殼代表氧化鋅避雷器不同代際的技術路線。硅橡膠憑借憎水性、輕量化及抗震優勢，在重污穢、高海拔、高烈度區成為主流；改良瓷套通過提升爬距和密封工藝，在常規環境保留經濟性。未來選型需基于全生命周期成本，結合污穢等級、機械應力及智能化需求綜合決策。
