?一、核心工作原理

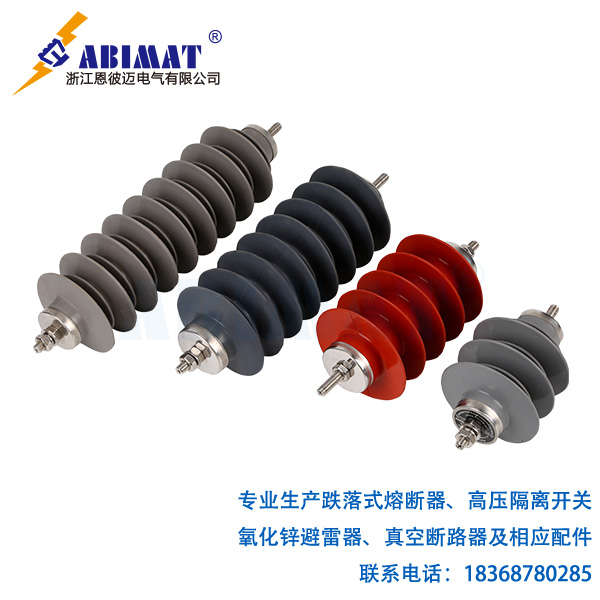

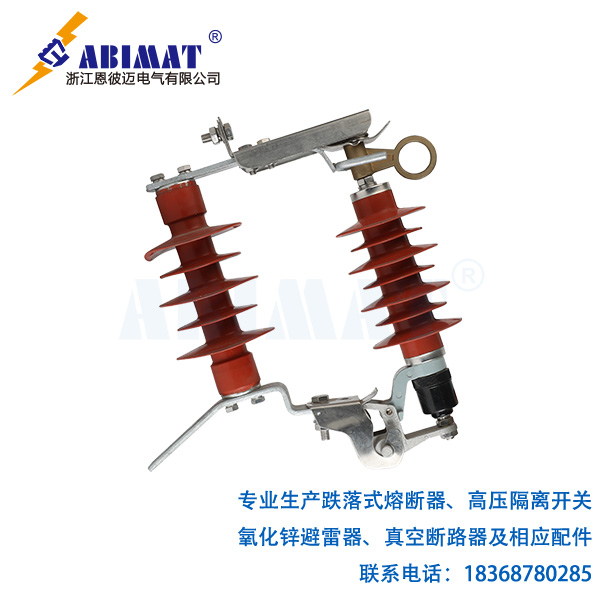

氧化鋅避雷器（MOV）的核心是ZnO電阻片的非線性伏安特性：
常態高阻：在系統運行電壓（10kV）下，泄漏電流僅10-50μA，等效絕緣體
過電壓響應：遭遇雷電/操作過電壓時，電阻片在100ns內轉為低阻態，釋放數千安培沖擊電流，將過電壓鉗制在安全水平
無間隙設計：較傳統碳化硅避雷器省去串聯間隙，結構緊湊且動作可靠性提升90%以上
?二、關鍵技術參數（符合GB11032標準）
表：10kV級核心性能指標
| 參數 | 典型值 | 測試條件 | 意義 |
|---|---|---|---|
| 額定電壓 | 17kV | 系統標稱電壓10kV | 避雷器設計基準 |
| 持續運行電壓 | 13.6kV | 工頻長期耐受 | 系統最高工作電壓 |
| 直流1mA參考電壓 | ≥25kV | 泄漏電流1mA時 | 動作閾值標志 |
| 雷電沖擊殘壓 | ≤45kV | 5kA, 8/20μs | 保護水平關鍵指標 |
| 0.75U1mA泄漏電流 | ≤20μA | 18.75kV直流電壓 | 電阻片老化判定依據 |
| 方波通流容量 | 150A×20次 | 2ms矩形波 | 操作過電壓耐受能力 |
| 4/10μs大電流耐受 | 65kA×2次 | 沖擊波形 | 直擊雷防護能力 |
?三、選型應用指南
- 類型選擇
配電型（HY5WS）：用于開關柜、箱變 ?
??? 殘壓≤50kV，通流150A ?
電站型（HY5WZ）：保護變壓器、斷路器 ?
??? 殘壓≤45kV，通流≥250A ?
? ? ?2.特殊環境適配
| 場景 | 解決方案 | 技術要點 |
|---|---|---|
| 重污穢地區 | 爬電比距≥31mm/kV | 硅橡膠復合外套+大傘裙 |
| 高海拔(>2000m) | 額定電壓提升20% | 如選用21kV替代17kV |
| 易爆環境 | 壓力釋放裝置+防爆槽設計 | 故障時定向泄壓 |
?
?四、防潮密封技術
三重防護體系解決致命受潮問題：
- 材料級：內置分子篩+硅膠干燥劑梯級吸潮
- 結構級：整體模壓硅橡膠外套（無接縫）
- 機械級：黃銅底蓋激光焊接（泄漏率<1×10??Pa·m3/s）
?五、安裝維護規范
?? 安裝要點
距被保護設備≤1.5m（減少電感壓降）
接地線截面積≥25mm2，接地電阻<10Ω
垂直安裝傾斜角≤15°（避免內部應力不均）
?
?? 維護檢測
| 周期 | 項目 | 合格標準 |
|---|---|---|
| 投運前 | U1mA參考電壓 | 波動≤±5%初始值 |
| 每2年 | 0.75U1mA泄漏電流 | ≤50μA（較初值增量<20%） |
| 每5年 | 紅外熱成像檢測 | 溫差≤1.5K |
| 雷擊后 | 放電計數器檢查+直流復測 | 動作次數記錄清晰 |
?六、技術發展趨勢
- 智能化：集成無線測溫/泄漏電流監測模塊
- 高可靠性：納米改性ZnO電阻片（能量密度提升至8kJ/cm3）
- 緊湊化：GIS用超小型設計（直徑≤80mm）
?總結
恩彼邁10kV氧化鋅避雷器通過精準的電氣參數設計、創新的防潮結構及智能化運維手段，為配電網絡提供全生命周期的過電壓防護。選型時需重點關注殘壓水平與通流能力的匹配，運維中嚴格監控泄漏電流變化，方能最大化發揮其“電力衛士”功能。
