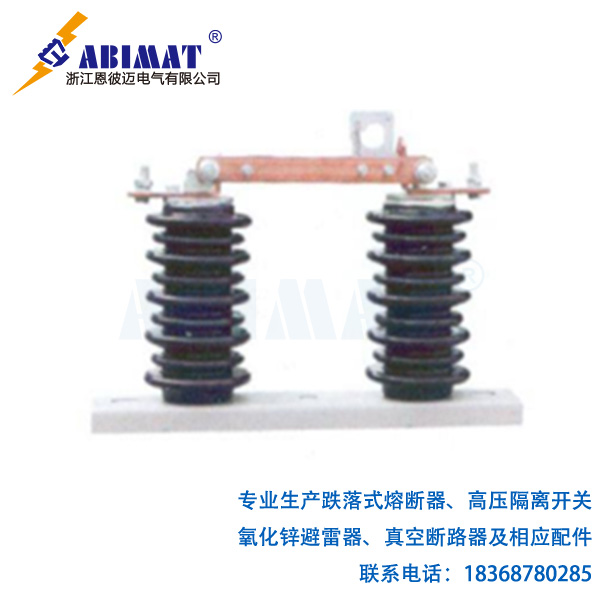

戶內高壓隔離開關是電力系統中實現電氣安全隔離的核心設備，主要用于有電壓無負載條件下分合電路，為設備檢修提供可見斷點，并承擔微小電容/電感電流的開合任務。隨著智能電網與緊湊型變電站的發展，其設計正向高可靠性、模塊化集成及環境適應性方向突破。以下結合技術特性與創新實踐展開分析。
?一、核心功能與主流結構
- 功能定位 ?
?安全隔離：在斷路器分閘后形成可見斷點，保障運維人員安全。 ?
?電流開合：可分合空載短電纜容性電流或變壓器勵磁電流（≤2A），但嚴禁帶負荷操作。 ?
?
- 主流結構類型 ?
?旋轉觸刀式（GN30系列）： ?
??通過旋轉觸刀實現分合閘，靜觸頭分置于開關柜上下平面，帶電與不帶電部分完全隔離，特別適合開關柜緊湊化設計。 ?
?雙斷口穿墻式（GN22系列）： ?
??采用階梯形觸頭與槽形雙觸刀設計，降低接觸電阻（≤150μΩ），穿墻導體采用整體銅構件減少渦流發熱，適用于配電系統穿墻場景。 ?
?大電流型（GN25系列）： ?
??額定電流達6300A，短時耐受電流100kA/4s，采用環氧樹脂絕緣子與刷鍍銀工藝，操作力小且具備自清掃能力。
- 關鍵技術參數 ?
| 項目 | GN30-12 | GN25系列 | 穿墻式 |
|---|---|---|---|
| 額定電壓 | 12kV | 10kV | 10kV |
| 額定電流 | 630A~3150A | 2000A~6300A | 2000A~4000A |
| 工頻耐壓（1min） | 對地42kV | 對地48kV | 對地48kV |
| 熱穩定電流（4s） | 20kA | 40~100kA | 31.5~50kA |
| 機械壽命 | ≥2000次 | ≥3000次 | ≥3000次 |
?二、技術創新與專利突破 ?
- 滅弧性能強化 ?
?永磁體滅弧技術：在旋轉式隔離開關滅弧室外圍增設永磁體，通過拉弧方式降低電場強度，加速電弧熄滅，減少觸頭燒損。 ?
?
- 智能監測集成 ?
?國網上海電力專利（CN120280302A）：在觸頭嵌入傳感器，實時監測溫升與機械狀態，預判故障準確率提升90%。 ?
?可調間隔設計（合保電氣CN222440443U）：通過腰型槽調節絕緣柱間距，適應不同安裝空間，泛用性顯著增強。 ?
?
- 環境防護升級 ?
?防雨密封結構（固贏科技CN222300543U）：防護罩隨雨水條件自動移動密封，結合吸水棉阻隔濕氣，解決戶內高濕環境侵蝕問題。
?三、選型與應用規范 ?
- 選型決策矩陣
| 場景需求 | 推薦型號 | 核心優勢 |
|---|---|---|
| 開關柜緊湊化 | GN30-12D（接地型） | 占用空間減少40%，上下平面隔離 |
| 大電流配電母線 | GN25-10/6300 | 短時耐受100kA，兩步鎖緊操作 |
| 穿墻布線場景 | GN22穿墻型 | 非磁性鋁合金底架，無渦流發熱 |
| 高濕環境 | 固贏防雨專利型 | 自動密封+吸水棉雙重防護 |
- 安裝與操作要點 ?
?基礎規范：相間距≥300mm，底座水平誤差≤2mm/m；穿墻安裝需確保導體與墻體絕緣間距。 ?
?操作禁令： ?
???必須通過CS6II型操動機構或絕緣鉤棒遠程操作； ?
???分閘拉弧時需立即合回，完全斷開后嚴禁強合。
?
?四、技術趨勢與挑戰 ?
- 高可靠性材料：鉻鋯銅觸指（抗軟化500℃）與鍍銀層（≥20μm）成為標配，機械壽命向10000次突破。 ?
- 多功能集成： ?
????三工位一體化（隔離開關+接地開關+故障指示器），減少設備節點30%； ?
????避雷器內置設計，抑制操作過電壓。 ?
- 智能化運維：結合數字孿生技術預演安裝方案，施工周期縮短25%。 ?
?總結
恩彼邁戶內高壓隔離開關正從基礎隔離設備轉型為安全監測核心節點。旋轉式結構解決空間矛盾，永磁滅弧與智能傳感技術突破可靠性瓶頸，而模塊化集成設計將持續推動變電站緊湊化與智能化演進。未來，其在新能源并網及數據中心高密度配電場景的應用潛力將進一步釋放。
