?一、概述與工作原理 ?
中壓跌落式熔斷器（通常用于3kV35kV系統）是戶外輸配電網絡的關鍵保護裝置，兼具過載/短路保護、隔離可見斷點及負荷分合功能。其核心工作原理為： ?
?故障開斷：當短路電流熔斷熔絲時，電弧高溫使消弧管（內襯鋼紙管）分解大量氣體，形成高壓縱向氣流吹弧，電流過零時電弧熄滅。 ?
?自動跌落：熔絲熔斷后，熔管活動關節解鎖，在自重及觸頭彈簧作用下迅速跌落，形成明顯斷口，兼具隔離 visibility。 ?
?負荷操作：拉負荷型熔斷器增設滅弧罩與輔助觸頭，通過絕緣桿分?jǐn)鄷r(shí)，電弧在狹縫中被拉長并氣吹熄滅，可安全分合額定負荷電流。 ?
?二、核心結構與技術特性 ?

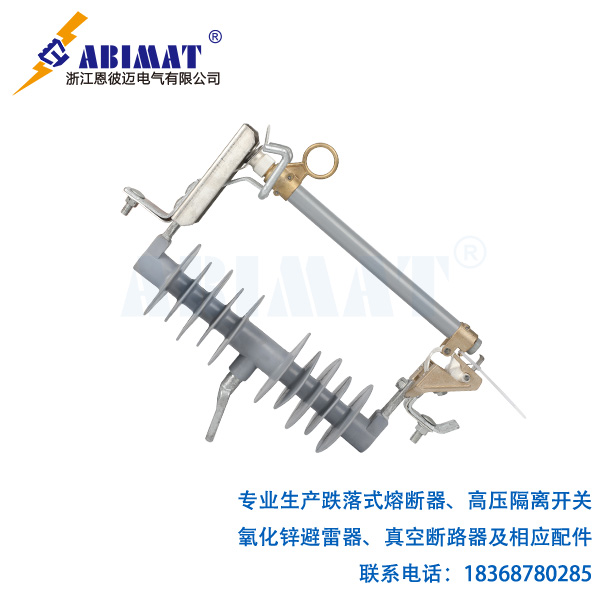

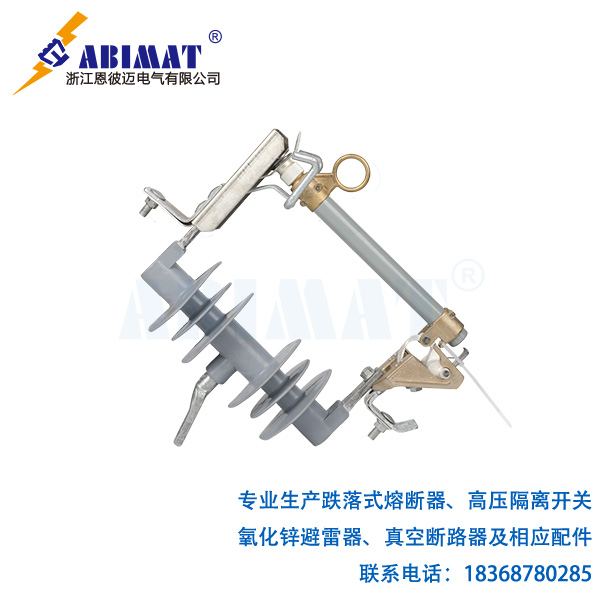

?典型結構 ?
?絕緣支架：常采用瓷、硅橡膠或聚合物混凝土，耐候性強，適用于沿海、重污穢等嚴酷環境。 ?
?熔絲管：復合設計（內層產氣消弧管+外層環氧玻璃布管），兼具機械強度與多次開斷能力。 ?
?觸頭系統：拉負荷型采用彈性輔助觸頭與球形三點接觸結構，提升載流穩定性，解決傳統壓片式觸頭燒蝕問題。 ?
?關鍵技術參數 ?
?開斷能力：達12.5kA（符合IEC/ANSI標準），支持逐級排氣設計以兼容大小電流開斷。 ?
?機械壽命：≥2000次操作，熔管抗紫外線變形，合金件熱鍍鋅防腐。 ?
?環境適應性：工作溫度40℃~+40℃，海拔≤1000m，不適用于爆炸、強震動或重度化學腐蝕場所。 ?
?三、應用場景與選型規范 ?
?主要應用
?線路保護：10kV分支線短路保護，縮小停電范圍。 ?
?變壓器保護：35kV及以下配電變壓器主保護（容量通?！?60kVA）。 ?
?負荷切換：替代斷路器分合小容量空載線路或變壓器。 ?
?選型要點 ?
?額定參數匹配：熔斷器電壓≥線路電壓，熔體電流=（1.5~2）×負荷電流，并校驗短路容量是否在熔斷器開斷上下限之間。 ?
?安裝要求：熔管傾角25°±2°，相間距離>70cm；垂直安裝且動/靜觸頭對中，避免受力不均導致誤跌落。 ?
?四、操作規范與運維挑戰 ?
?安全操作流程（帶負荷操作限<200kVA變壓器） ?
- 拉閘順序：先中相→次背風相→末迎風相（減少相間電弧短路風險）。 ?
- 合閘順序：反向操作，終合中相，合閘后需驗證鴨嘴觸頭扣入2/3以上深度。
?常見故障與維護 ?
熔體異常：禁用非標熔絲（銅/鋁線替代），定期檢查霉變、松脫或機械損傷。 ?
?觸頭老化：春檢時檢測彈簧彈性、接觸面氧化及發熱痕跡，絕緣電阻需>300MΩ。 ?
?裝置缺陷：熔管變形、轉動軸卡滯需及時更換，避免分合閘失靈。 ?
?五、技術演進趨勢 ?
?智能化：集成電流/溫度傳感器，支持無線監測與故障定位，適配智能電網。 ?
?材料升級：TPE（熱塑性彈性體）絕緣子替代傳統材料，提升憎水性、抗氧化性且成本降低30%。 ?
?小型化設計：緊湊結構適配城市密集配電節點，同步開發環?？苫厥詹牧稀??
> 全球中壓熔斷器市場預計2032年達26億美元（CAGR 3.81%），增長動力源于新能源并網、電網自動化及新興經濟體電力擴容。核心廠商如恩彼邁正聚焦高可靠性、智能化產品的研發，以應對復雜電網環境的新需求。
